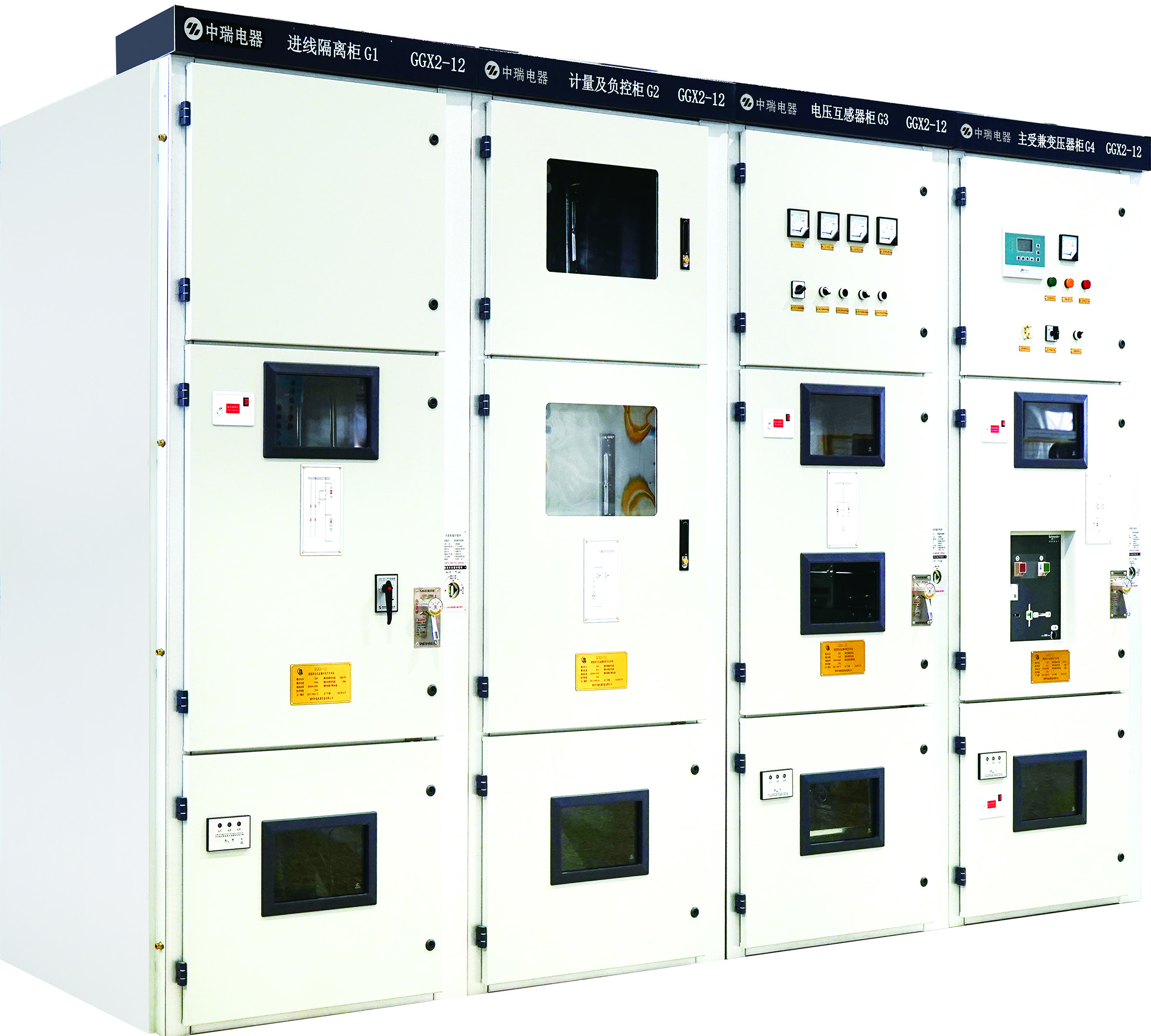

GGX2-12（Z)箱型固定式交流金屬封閉開關設備
2022-05-24 15:04:18 點擊數：
產品概述
GGX2-12(Z)箱型固定式戶內交流金屬封閉開關設備，適用于3.6~12kV三相交流50Hz單母線及單母線分段的電力系統中。作為發電廠、變電站及工礦企業接受和分配電網的三相電能之用，對電路起到控制、保護和檢測等功能。本開關設備除可配裝國產VS1、ZN12等斷路器外，還可配裝VD4或HVX等進口或合資品牌的真空斷路器，是一種小型化的固定式開關設備，本開關設備的柜體尺寸做了優化，更適合應用在空間受限的配電場所。
本開關設備柜體為組裝式結構，由敷鋁鋅鋼板經數控機床加工而成。配備獨特的模塊式操作機構，這種操作機構改變了傳統的一刀一操作手柄的操作模式，使隔離開關，接地開關的操作更簡單，也防止了操作順序上的失誤。此產品外形美觀，操作靈便，且具有可靠的聯鎖裝置，完全滿足成套設備“五防”的要求。
適用主要標準:
◎GB/T3906-2020《3.6kV-40.5kV交流金屬封閉開關設備和控制設備》
◎ GB/T11022-2020《高壓開關設備和控制設備標準的共用技術要求》
◎GB/T1984-2014《高壓交流斷路器》
◎GB1985-2014《交流高壓隔離開關和接地開關》◎GB1208-2006《電流互感器》
◎GB11032-2020《交流無間隙金屬氧化鋅避雷器》
◎GB20840.1-2010《互感器 第1部分:通用技術要求》
正常使用條件
|
環境溫度 |
-25℃~+40℃，且在24h內平均值不超過35℃ |
|
環境濕度 |
相對日平均值不超過95%，月平均值不超過90% |
|
最大海拔高度 |
不高于1000m |
|
地震烈度 |
不超過8度 |
|
安裝環境 |
無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所 |
注:當實際使用環境條件與上述不同時，用戶與制造廠協商。
技術參數
|
序號 |
項目 |
單位 |
參數 |
|
|
1 |
額定電壓 |
kv |
12 |
|
|
2 |
額定頻率 |
HZ |
50 |
|
|
3 |
額定電流 |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
4 |
額定絕緣水平 |
工頻耐受電壓（1min） |
kv |
42 |
|
雷電沖擊耐受電壓 |
kv |
75 |
||
|
5 |
輔助控制回路 |
額定電壓 |
V |
DC:110,220 |
|
V |
AC:110,220 |
|||
|
工頻耐壓（1min） |
V |
2000 |
||
|
6 |
額定短時耐受電流 |
kA |
20,25,31.5,40 |
|
|
7 |
額定峰值耐受電流 |
kA |
50,63,80,100 |
|
|
8 |
額定短路持續時間 |
S |
4 |
|
|
9 |
額定短路開斷電流 |
kA |
20,25,31.5,40 |
|
|
10 |
額定短路關合電流 |
kA |
50,63,80,100 |
|
|
11 |
外形尺寸（寬x深x高） |
mm |
900(1100)x1100x2350 |
|
