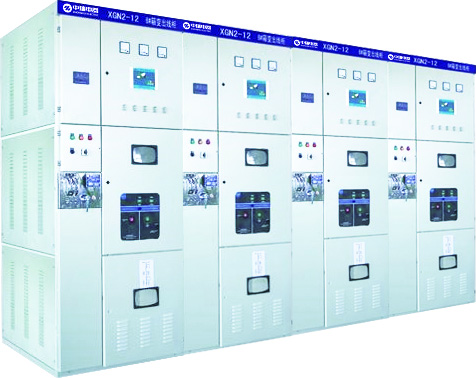

XGN2-12箱型固定式戶外內交流金屬封閉開關設備
2022-05-21 15:23:57 點擊數：
產品概述
適用于3.6-12KV三相交流50HZ單母線電力系統中，并可派生出單母線帶旁路和雙母線結構．作為發電廠、變電站及工礦企業接受和分配電網的三相電能之用，對電路起到控制、保護和檢測等功能。本開關設備除可配裝國產VS1、ZN12-12等多種斷路器外，還可配裝VD4或HVX等進口或合資品牌的真空斷路器，并配有性能可靠，功能齊全的強制性閉鎖裝置，是一種形式簡單，性能可靠，安全實用的配電裝置。
本開關設備柜體采用積木全組裝式金屬封閉型結構，由冷軋鋼板加工而成，因功能不同區分于不同的隔室，由鋼板隔開，形式簡單，直觀。本開關設備具有可靠的聯鎖裝置，完全滿足“五防”需求。
適用主要標準
◎GB/T3906-2020《3.6kV-40.5kV交流金屬封閉開關設備和控制設備》 OGB/T11022-2020《高壓開關設備和控制設備標準的共用技術要求》
◎GB/T1984-2014《高壓交流斷路器》
◎GB1985-2014《交流高壓隔離開關和接地開關》
◎GB1208-2006《電流互感器》
◎GB11032-2020《交流無間隙金屬氧化鋅避雷器》
◎GB20840.1-2010《互感器 第1部分:通用技術要求》
正常使用條件
| 環境溫度 | -25℃~+40℃，且在24h內平均值不超過35℃; 2.海拔高度:不高于1000m |
| 相對濕度 | 相對日平均值不超過95%，月平均值不超過90%; 4.地震烈度:不超過8度 |
| 最大海拔高度 | 不高于1000m |
| 地震烈度 | 不超過8度 |
| 安裝環境 | 無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所 |
注：當實際使用環境條件與上述不同時，用戶與制造廠商協商。
主要技術參數表
|
序號 |
項目 |
單位 |
參數 |
|
|
1 |
額定電壓 |
kv |
12 |
|
|
2 |
額定頻率 |
HZ |
50 |
|
|
3 |
額定電流 |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
4 |
額定絕緣水平 |
工頻耐受電壓（1min） |
kv |
42 |
|
雷電沖擊耐受電壓 |
kv |
75 |
||
|
5 |
輔助控制回路 |
額定電壓 |
V |
DC:110,220 |
|
V |
AC:110,220 |
|||
|
工頻耐壓（1min） |
V |
2000 |
||
|
6 |
額定短時耐受電流 |
kA |
20,25,31.5,40 |
|
|
7 |
額定峰值耐受電流 |
kA |
50,63,80,100 |
|
|
8 |
額定短路持續時間 |
S |
4 |
|
|
9 |
額定短路開斷電流 |
kA |
20,25,31.5,40 |
|
|
10 |
額定短路關合電流 |
kA |
50,63,80,100 |
|
|
11 |
外形尺寸（寬x深x高） |
mm |
1100(1200)x1200x2650 |
|
